Ofrecemos soluciones específicas para cualquier área de aplicación , y así mejorar los procesos industriales aumentando el valor competitivo para todos nuestros clientes.

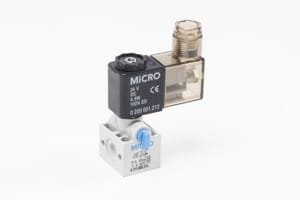

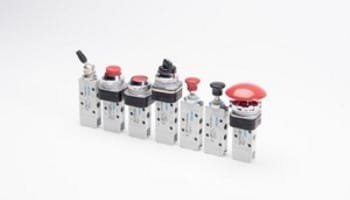

Montaje: Unitario o múltiple mediante el kit manifold
Temperatura ambiente: -5…50 °C (23…122 °F)
Temperatura del fluido: -10…60 °C (14…140 °F)
Fluido: Aire comprimido filtrado – Gases inertes
Presión de trabajo: 0…10 bar (0…145 psi)
Caudal nominal: 40 l/min (0,04 Cv)
Frecuencia: Máx. 24 Hz (a 6 bar)
Fuerza de actuación: mando push 3,4 kg
Temperatura ambiente: -5…50 °C (23…122 ºF)
Temperatura fluido: -10…60 ºC (14…140 ºF)
Fluido: Aire comprimido filtrado (se recomienda lubricación) –
Gases inertes
Presión de trabajo: 0…10 bar (0…145 psi)
Caudal nominal: 370 Nl/min (0,375 Cv) – Las de mando Push-Pull
450 l/min (0,457 Cv)

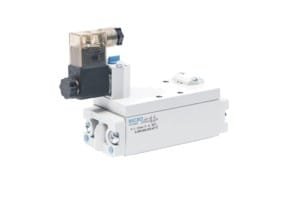

Montaje: Sobre bases normalizadas ISO 5599/1 y VDMA 24345, con
conexión lateral o en manifold (por conexiones inferiores, consultar)
Mando eléctrico: Cabeza eléctrica CNOMO, con actuador manual
biestable
Temperatura ambiente:
-5…50 °C (23…122 °F)
-10…60 °C (14…140 °F)
Fluido: Aire comprimido filtrado (se recomienda lubricación) –
Gases inertes
Presión de trabajo: Ver catálogo
Caudal nominal ISO 1: 1200 Nl/min (1,2 Cv)
Caudal nominal ISO 2: 2600 Nl/min (2,6 Cv)
Caudal nominal ISO 3: 4750 Nl/min (4,8 Cv)

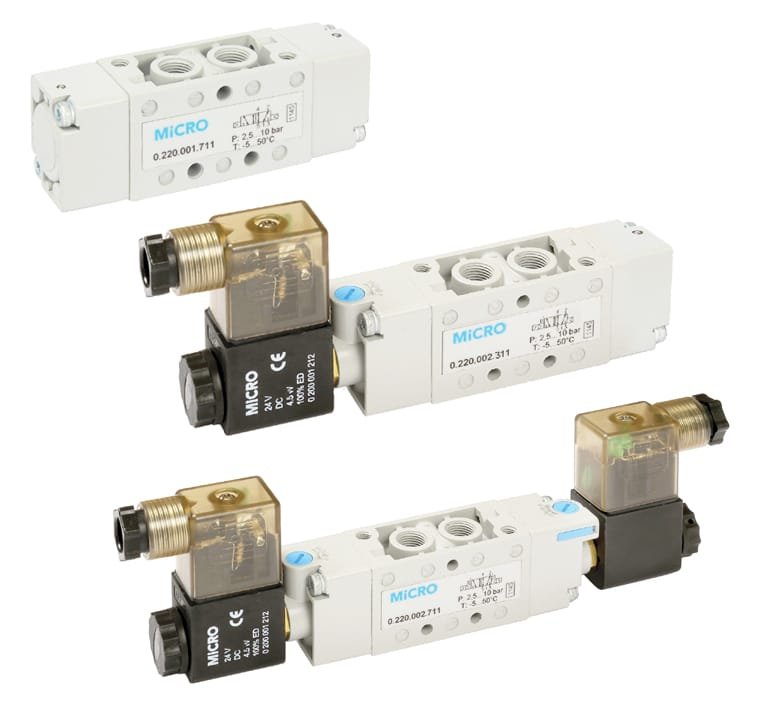

Montaje: Unitario, en uso múltiple mediante Distribuidor de
alimentación o base manifold
Conexiones: De trabajo: G 1/8” (SB0), G1/4” (SB1) – De pilotaje:
M5x0,8
Temperatura ambiente: -5…50 °C (23…122 °F)
Temperatura del fluido: -10…60 °C (14…140 °F)
Fluido: Aire comprimido filtrado (se recomienda lubricación) –
Gases inertes

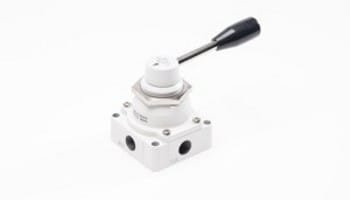

Posibilidad de montaje en panel. Fluido: Aire comprimido filtrado – Gases inertes
Conexiones: G1/4” G3/8” G3/4”
Caudal nominal: 520 l/min 1400 l/min 3400 l/min
Diámetro nominal: 4,5 mm 6,5 mm 10,5 mm
Orificio de fijación: Ø34,5 mm Ø40,5 mm Ø52,5 mm
Presión de trabajo: 0…10 bar (0…145 psi)
Temperaturas: -5…60 °C (23…140 °F)
Materiales: Cuerpo de válvula de aluminio, distribuidor lapidado de
resina acetálica

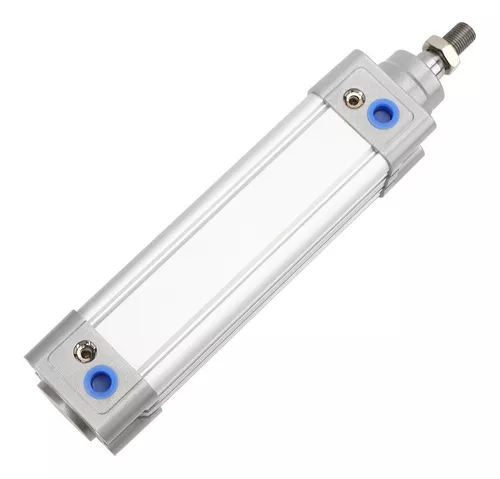

Medio de Trabajo: Aire Comprimido
Mínima Presión de Trabajo: 0.1 MPa
Máxima Presión de Trabajo: 1.0 MPa
Velocidad de Operación: 50 – 800 mm/s Medidas :
32×50 mm.
32x100mm.
32x150mm.
32x200mm.
40x50mm.
40x100mm.
40x150mm.
40x200mm.
50x50mm.
50x100mm.
50x150mm.
50x200mm.
63x50mm.
63x100mm.
63x150mm.
63x200mm.

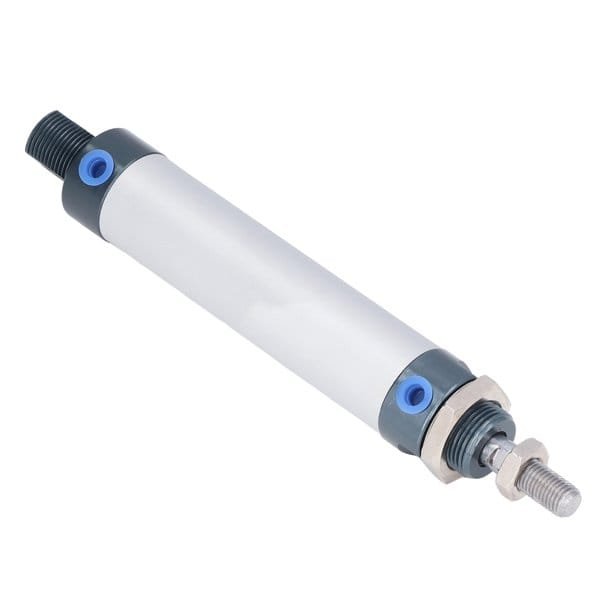

Medio de Trabajo: Aire Comprimido Presión de Trabajo: 0.1 – 0.90 MPa Velocidad de Operación: 30 – 800 mm/s
CR2050 20x50mm.
CR20100 20x100mm.
CR20150 20x150mm.
CR2550 25x50mm.
CR25100 25x100mm.
CR25150 25x150mm.
CR25200 25x200mm.
CR3250 32x50mm.
CR32100 32x100mm.
CR32150 32x150mm.
CR32200 32x200mm.
Presentaciones:

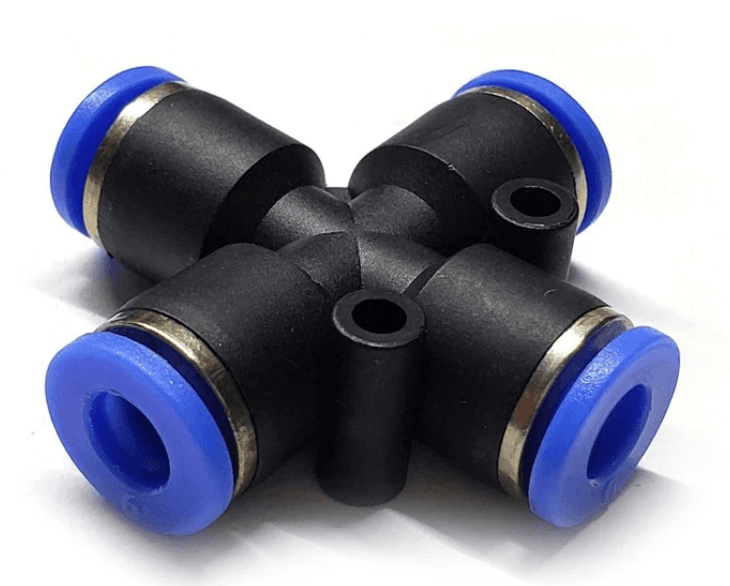

Conector Neumático Cruz 6mm.
Conector Neumático Cruz 8mm.
Conector Neumático Cruz 10mm.
Conector Neumático Cruz 12mm.
Presentaciones:

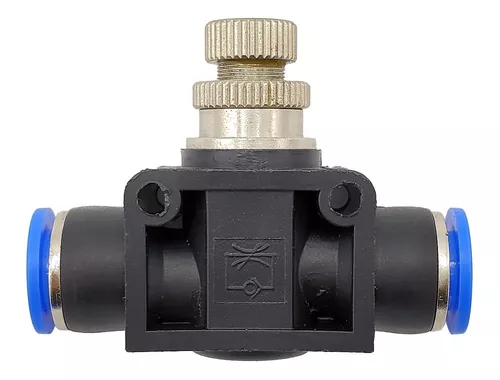

Conector Neumático Regulador Caudal M 6mm.
Conector Neumático Regulador Caudal M 8mm.
Conector Neumático Regulador Caudal M 10mm.
Conector Neumático Regulador Caudal M 12mm.
Conector Neumático Llave Corte M 06mm.
Conector Neumático Llave Corte M 08mm.
Conector Neumático Llave Corte M 10mm.
Conector Neumático Llave Corte M 12mm.
Presentaciones:

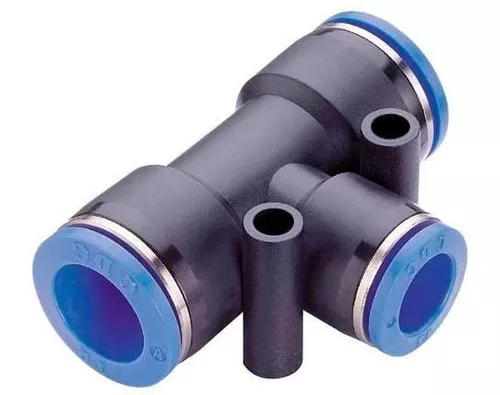

Unión Triple T Mang 4mm
Unión Triple T Mang 6mm
Unión Triple T Mang 8mm
Unión Triple T Mang 10mm
Unión Triple T Mang 12mm
Unión Triple T Mang 14mm
Unión Triple T Mang 16mm
Presentaciones:

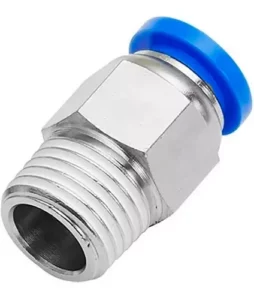

Rosca BSPT 1/8″ – Manguera 4mm
Rosca BSPT 1/8″ – Manguera 6mm
Rosca BSPT 1/8″ – Manguera 8mm
Rosca BSPT 1/8″ – Manguera 10mm
Rosca BSPT 1/4″ – Manguera 4mm
Rosca BSPT 1/4″ – Manguera 6mm
Rosca BSPT 1/4″ – Manguera 8mm
Rosca BSPT 1/4″ – Manguera 10mm
Rosca BSPT 1/4″ – Manguera 12mm
Rosca BSPT 3/8″ – Manguera 8mm
Rosca BSPT 3/8″ – Manguera 10mm
Rosca BSPT 3/8″ – Manguera 12mm
Rosca BSPT 1/2″ – Manguera 8mm
Rosca BSPT 1/2″ – Manguera 10mm
Rosca BSPT 1/2″ – Manguera 12mm
Rosca BSPT 1/2″ – Manguera 14mm
Presentaciones:

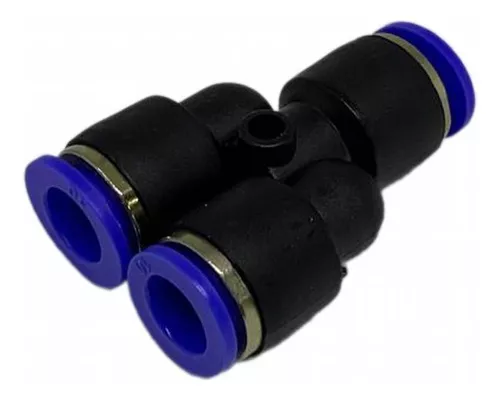

Bifurcación Manguera 4mm.
Bifurcación Manguera 6mm.
Bifurcación Manguera 8mm.
Bifurcación Manguera 10mm.
Bifurcación Manguera 12mm.
Presentaciones:

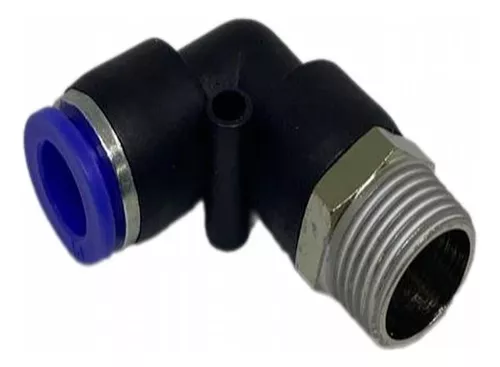

Codo Rosca M5 para manguera 4mm y 6mm
Codo Rosca BSPT 1/8 para manguera de 4/6/8/10mm
Codo Rosca BSPT 1/4 para manguera 4/6/8/10/12mm
Codo Rosca BSPT 3/8 para manguera 6/8/10/12/14/16mm
Codo Rosca BSPT 1/2 para manguera 10/12/14/16mm
Presentaciones:

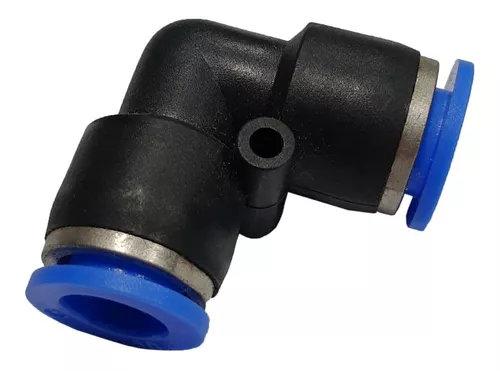

Codo Plástico 4mm
Codo Plástico 6mm
Codo Plástico 8mm
Codo Plástico 10mm
Codo Plástico 12mm
Codo Plástico 14mm
Codo Plástico 16mm
Presentaciones:

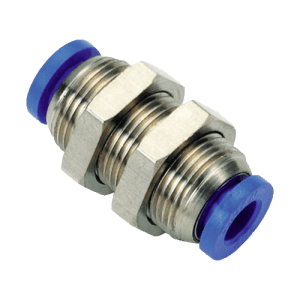

Conector Pasachapa Mang 4mm.
Conector Pasachapa Mang 6mm.
Conector Pasachapa Mang 8mm.
Conector Pasachapa Mang 10mm.
Conector Pasachapa Mang 12mm.
Conector Pasachapa Mang 14mm.
Conector Pasachapa Mang 16mm.
Presentaciones:

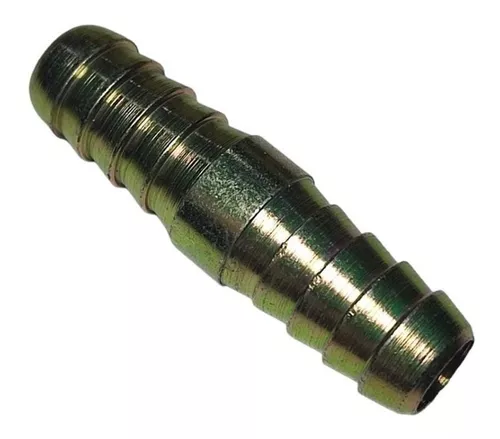

Racord Doble P/manguera 6mm Acero Zinc.
Racord Doble P/manguera 8mm Acero Zinc.
Racord Doble P/manguera 10mm Acero Zinc.
Racord Doble P/manguera 13mm Acero Zinc.
Racord Doble P/manguera 16mm Acero Zinc.
Racord Doble P/manguera 19mm Acero Zinc.
Racord Doble P/manguera 25mm Acero Zinc.
Presentaciones:
Rosca Macho:

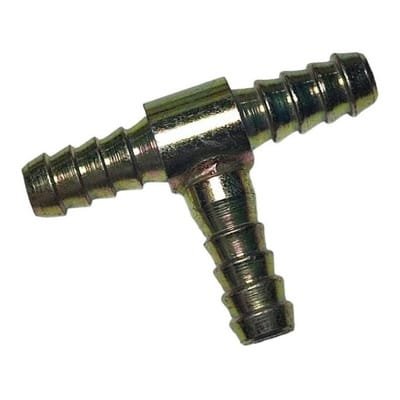

Racord Triple P/manguera 6mm Acero Zinc.
Racord Triple P/manguera 8mm Acero Zinc.
Racord Triple P/manguera 10mm Acero Zinc.
Racord Triple P/manguera 13mm Acero Zinc.
Racord Triple P/manguera 16mm Acero Zinc.
Racord Triple P/manguera 19mm Acero Zinc
Construído en acero con boquilla de PVC.
Presentaciones:

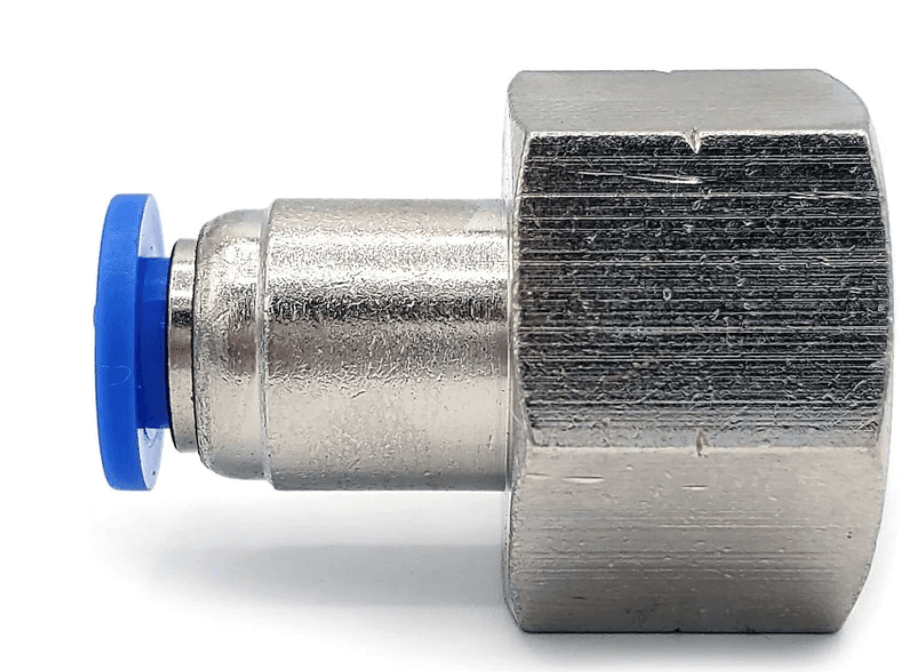

Rosca Hembra BSPT 1/8″ – Manguera 6mm.
Rosca Hembra BSPT 1/8″ – Manguera 8mm.
Rosca Hembra BSPT 1/4″ – Manguera 6mm.
Rosca Hembra BSPT 1/4″ – Manguera 8mm.
Rosca Hembra BSPT 3/8″ – Manguera 10mm.
Construído en PVC. Presentaciones:

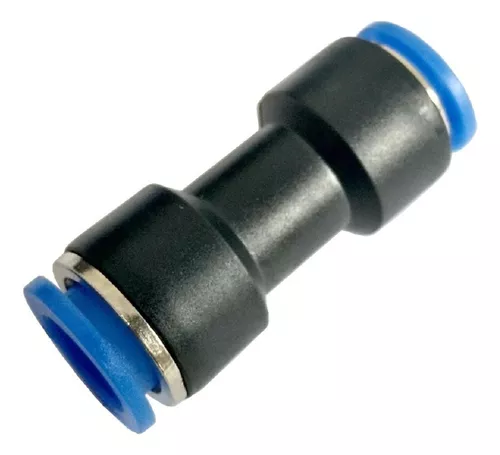

Reducción Plástica para Manguera de 6mm a 4mm exterior.
Reducción Plástica para Manguera de 8mm a 6mm exterior.
Reducción Plástica para Manguera de 10mm a 6mm exterior.
Reducción Plástica para Manguera de 8mm a 8mm exterior.
Reducción Plástica para Manguera de 12mm a 10mm exterior.
Reducción Plástica para Manguera de 16mm a 14mm exterior.
Presentaciones: Rosca Macho

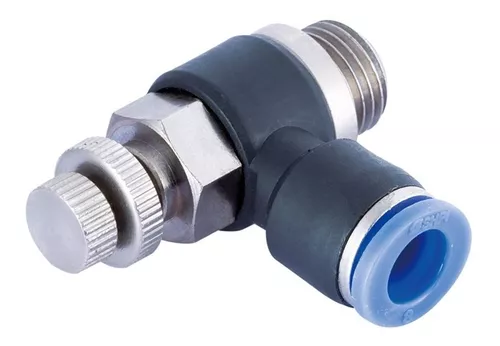

Conector Neumático Regulador Caudal Codo Rosca Macho 1/8 Mang 4mm
Conector Neumático Regulador Caudal Codo Rosca Macho 1/8 Mang 6mm
Conector Neumático Regulador Caudal Codo Rosca Macho 1/8 Mang 8mm
Conector Neumático Regulador Caudal Codo Rosca Macho 1/4 Mang 6mm
Conector Neumático Regulador Caudal Codo Rosca Macho 1/4 Mang 8mm
Construído en acero con boquilla de PVC
Presentaciones:

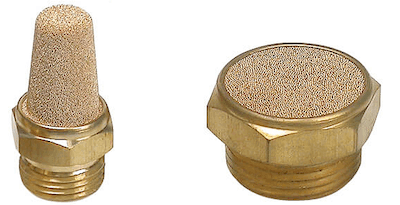

Silenciador Metálico con Rosca Macho 1/8 BSP – 1/4 BSP – 3/8 BSP – 1/2 BSP
Silenciador Metálico Regulable con Rosca Macho 1/8 BSPT y 1/4 BSPT
Silenciador Metálico Corto con Rosca Rosca Macho 1/8 BSPT – 1/4 BSPT – 3/8 BSPT – 1/2 BSPT
Amortiguador de Válvula con Rosca Macho 1/8 BSPT y 1/4 BSPT
Presentaciones:

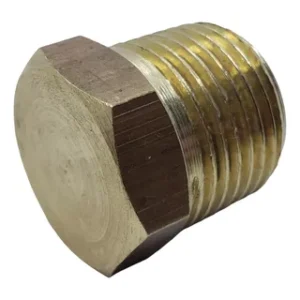

Tapón Con Rosca 1/8 BSPT
Tapón Con Rosca 1/4 BSPT
Tapón Con Rosca 3/8 BSPT
Tapón Con Rosca 1/2 BSPT
Tapón Con Rosca 3/4 BSPT
Tapón Con Rosca 1 BSPT
Construído en PVC.
Presentaciones:

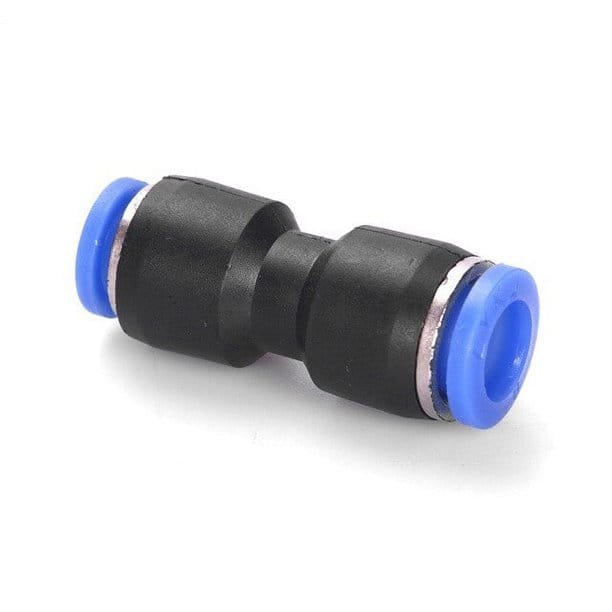

Unión Doble Plástica Manguera 6mm.
Unión Doble Plástica Manguera 8mm.
Unión Doble Plástica Manguera 10mm.
Unión Doble Plástica Manguera 12mm.
Unión Doble Plástica Manguera 14mm.
Unión Doble Plástica Manguera 16mm.
Construído en PVC
Presentaciones:

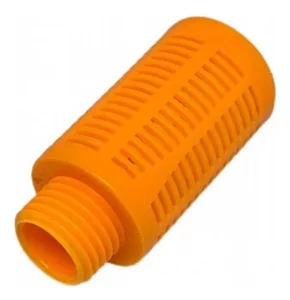

Conector Neumático Silenciador Plástico 1/8
Conector Neumático Silenciador Plástico 1/4
Conector Neumático Silenciador Plástico 3/8
Conector Neumático Silenciador Plástico 1/2

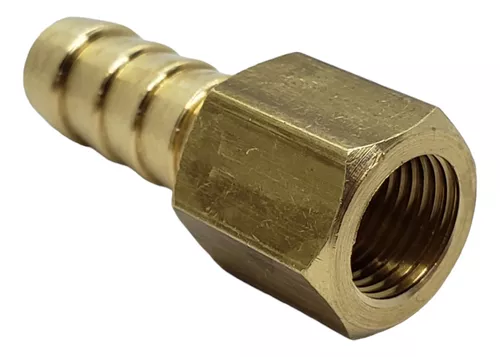

Rosca Hembra:
Racord Rosca Hembra 1/8″ p/Manguera 6mm.
Racord Rosca Hembra 1/8″ p/Manguera 8mm.
Racord Rosca Hembra 1/4″ p/Manguera 6mm.
Racord Rosca Hembra 1/4″ p/Manguera 8mm.
Racord Rosca Hembra 3/8″ p/Manguera 6mm.
Racord Rosca Hembra 3/8″ p/Manguera 8mm.
Racord Rosca Hembra 1/2″ p/Manguera 8mm.
Racord Rosca Hembra 3/4″ p/Manguera 19mm.
Presentaciones:

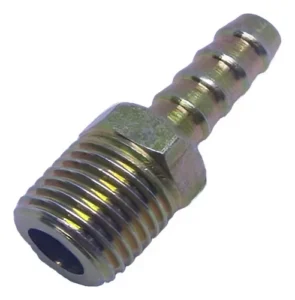

Rosca Macho:
Racord Rosca Macho 1/8″ p/Manguera 6mm.
Racord Rosca Macho 1/8″ p/Manguera 8mm.
Racord Rosca Macho 1/4″ p/Manguera 6mm.
Racord Rosca Macho 1/4″ p/Manguera 8mm.
Racord Rosca Macho 3/8″ p/Manguera 6mm.
Racord Rosca Macho 3/8″ p/Manguera 8mm.
Racord Rosca Macho 1/2″ p/Manguera 6mm.
Racord Rosca Macho 1/2″ p/Manguera 8mm.
Racord Rosca Macho 1/2″ p/Manguera 16mm.
Racord Rosca Macho 1/2″ p/Manguera 19mm.
Racord Rosca Macho 3/4″ p/Manguera 16mm.
Racord Rosca Macho 3/4″ p/Manguera 19mm.
Racord Rosca Macho 3/4″ p/Manguera 25mm.
Racord Rosca Macho 1″ p/Manguera 19mm.
Racord Rosca Macho 1″ p/Manguera 25mm.
